Montáž klik s převodníky - Hollowtech II

Pokud jste nedávno koupili nové XT nebo XTR kliky a nevíte si rady jak je namontovat, nebo jste prostě zvědaví jak to uvnitř vypadá a nechcete je jen kvůli tomu rozdělávat, tak právě pro vás je určen následující postup.

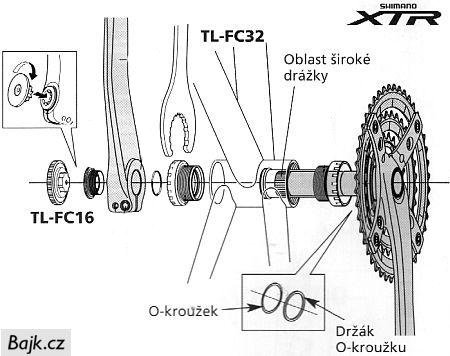

Dodržujte postup podle obrázku:



Nejdříve zkontrolujte, kterou rozpěru(y)použijete pro montáž. Je totiž třeba zachovat správnou řetězovou linku -viz. tento článek. Pro kliky XTR je řetězová linka 50mm.


Použijte speciální nástroj TL-FC32 pro instalaci pravé misky (levotočivý závit) a levé misky (pravotočivý závit). Utahovací moment: 35-50 Nm (305-435 palec. libra)
Vložte O-kroužek, držák O-kroužku a pravou kliku.
Vložte O-kroužek.
Vložte díl A levé kliky do osy pravé kliky v místě, kde je drážka široká.
Pomocí TL-FC16 utáhněte krytku. Utahovací moment: 0,4 - 0,7 Nm (4-6 palec.libra)
Utáhněte šroub levé kliky.


Poznámka:Šrouby utahujte rovnoměrně (střídavě naproti sobě) a stejně. Utahovací moment: 10 - 15 Nm

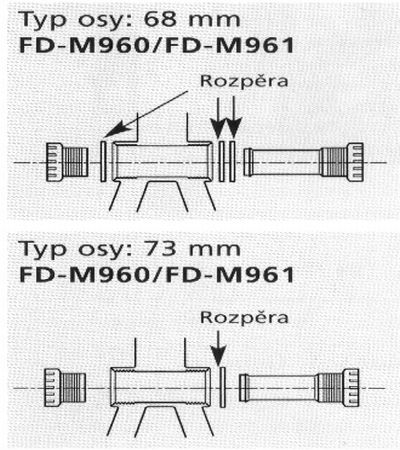

Metoda instalace s rozpěrou (podložkou):
