Kódový vysílač signálu k poplašnému zařízení

Na tomto webu jsem nedávno uveřejnil návod na jednoduché polašné zařízení na kolo. Akustický poplach vyvolaný tímto zařízením mùže sice vyplašit potencionálního zloděje a upozornit okolí, ale protože český člověk je naprosto netečný k případùm ohrožení cizího majetku, chtěl jsem poplašné zařízení doplnit o další možnost, díky které bych byl upozorněn na napadení mého kola, i v případech, kdy nejsem v doslechu, například při nakupování v obchodě.

Vyvinul jsem proto ke zde zveřejněnému poplašnému zařízení vysílací modul, který vysílá v případě napadení kola kódovaný radiový signál na volné datové frekvenci 433.92 MHz na malý přijímač, který mám v kapse. Vzhledem k použití továrních VF modulů a továrního kodéru a dekodéru, je zařízení velmi jednoduché, není třeba na něm nic ladit a zvládne jej i začínající radioamarér. Díky čtyřkanálovému provozu je možné tímto vysílačem vybavit čtyři kola, při čemž jeden přijímač je schopen přijímat signál ze všech čtyřech vysílačů, a rozeznat, které kolo je napadeno (například pro cyklistickou rodinu). Náklady na jeden přijímač a jeden vysílač jsou asi 900,-Kč (včetně již uvedeného poplašného zařízení). Vzhledem k tomu, že návod na samotné poplašné zařízení je na tomto webu, nebudu jej zde již popisovat, mimo jedné drobné úpravy, která je patrná i z obrázku 1.

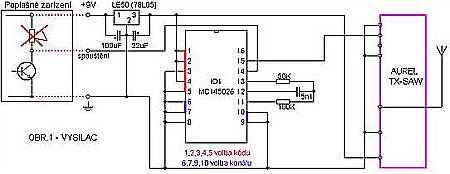

Vysílač se skládá z enkodéru MC145026, kde na vstupech 1 - 5 volíme libovolný kód zapojením těchto vstupů buď na plus, nebo na zem, případně ponecháním nezapojeného vstupu - zcela libovolně (na přijímači ovšem musíme zapojit stejně). Vstupy 6,7,9, a 10 jsou kanály. Tyto vstupy se připojují buď na plus, nebo na zem, a to tak, že který kanál chceme aktivovat, ten připojíme na plus, a ostatní na zem. Pokud budeme vysílači osazovat více kol, na každém aktivujeme jiný kanál - díky tomu přijímač rozezná, které kolo je napadeno. Vývod 14 je spouštěcí a je připojen k polašnému zařízení tak, že odstraníme sirénku, a tento vývod 14 připojíme na kolektor výstupního tranzistoru, a zem vysílače spojíme se zemí popl.zařízení. Taktéž propojíme plus napájení, takže vysílač je napájen z baterie popl.zařízení. Vývody 11,12,13 jsou oscilátor, který určuje kmitočet kódového slova a hodnoty součástek musí být dodrženy přesně (tolerance 5%). Vývod 15 je výstup, který je přímo připojen na vysílací modul AUREL TX SAW 433.92 MHz dle obrázku 1. Tento modul zapájíme do desky plošného spoje a připojíme anténu která délkou odpovídá délce vlny, či jejího podílu - cca 17, nebo 8,5 cm. Přestože se jedná o VF zařízení, není třeba jej stínit a lze jej vestavět do běžné plastové krabičky s otvorem pro 9V baterii společně s poplašným zařízením, případně oboje sestavit na jedné desce plošného spoje. Poplašné zařízení i s vysílačem jsem sestrojil na desce o rozměrech 57x63 mm a vestavěl do krabičky Z32 zakoupené v obchodě TIPA elektronika. Upozorňuji, že pokud má být zařízení na tak malé desce, je třeba na kreslení plošných spojů použít velmi tenký nástroj. Osobně používám zkrácenou a natupo zabroušenou injekční jehlu vel.50 (0.5mm prům.) nasazenou na 2ml stříkačce, a kreslím černou acetonovou barvou naředěnou tak, aby samovolně nevytékala. Poté leptám ve směsi 7.5dílu vody + 1,5dílu HCl + 1díl 30%peroxidu vodíku. Krabičku vysílače poté opatříme objímkou a umístíme pod sedlo na sedlovou trubku. V žádném případě nepoužívejte jako anténu rám kola !

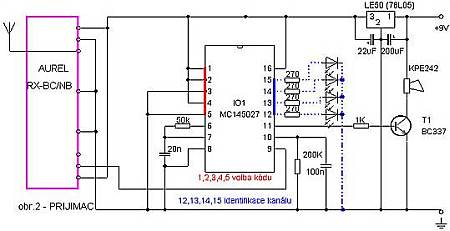

Přijímač se skládá z přijímacího modulu AUREL RX-BC/NB 433.92 MHz, který je opět opatřen krátkou anténkou 8,5, nabo 17 cm. Z jeho výstupu je signál veden do dekodéru MC145027, který má na vývodech 1-5 kódování a tyto vývody musí být zapojeny stejně jako na vysílači. Vývody 6,7 a10 jsou opět oscilátorem a stejně jako u vysílače musí být přesně dodrženy hodnoty součástek. Vývod 11 je hlavním výstupem, který se aktivuje poplachem - objeví se na něm LOG1 (5V), která přes tranzistor sepne malou piezosirénku např. KPE 242. Zároveň přejde do aktivního stavu jedna ze čtyřech LED, připojených k vývodům 12 - 15, které odpovídají jednotlivým kanálům na vývodech 6,7,9,10 na vysílači, takže můžeme takto zjistit, které kolo je napadeno. Příslušná LED zůstane svítit i po ukončení polachu. Po příchodu ke kolům vypneme přijímač a tím se dekodér resetuje a vypne i aktivní LED. Přijímač jsem sestrojil na desce 42x57 mm a umístil do krabičky Z31 opět z obchoduTIPA elektronika. Pokud budeme toto zařízení konstruovat jen na jedno kolo bez využití kanálů k identifikaci napadeného kola, všechny vstupy 6,7,9,10 na vysílači připojíme na zem, a vstupy 12,13,14,15 na přijímači ponecháme nezapojené.


Vývody na přijímacím a vysílacím modulu Aurel nejsou číslovány - jejich rozmístění je stejné, jako na obrázcích a tudíž je nelze zaměnit. Oba moduly lze zakoupit v obchodech GES Elektronic , a stejně tak enkodér a dekodér MC145026/27. Při pečlivé práci zařízení pracuje na první zapojení a není na něm třeba nic ladit. Jen UPOZORŇUJI na skutečnost, že jak VF moduly, ta enkodér i dekodér jsou obvody CMOS, takže na pájení v žádném případě !!!! nepoužívejte trafopájku, která při zapínání a vypínání vytváří v okolí hrotu silné elektrické pole, které tyto obvody na 90% zničí. Je třeba použít hrotovou páječku s uzemněným hrotem (ERS-50, DIAMETRAL a pod.). Desky plošných spojů neuvádím, protože jsou závislé na sehnané krabičce a možnostech konstruktéra ( a bohužel nemám možnost je z papíru převést do elektronické podoby).


Toto zařízení má množství různých využití (stejné používám na dálkové ovládání fotoaparátu) a není třeba mít povolení od radiokomunikací, protože pracuje na free kmitočtu určeném pro přenos dat - nesmí být použito pro přenos analogového signálu (např. pro bezdrátové miklrofony, či radiopojítka). Dosah je cca 100 metrů, což je pro uvedenou aplikaci dostačující a má velmi malý odběr.


Seznam součástek:

přijímací modul AUREL RX-BC/NB a vysílací modul AUREL TX-SAW
dekodér MC145027 a enkodér MC145026
piezosirénku (např. KPE 242)
4 x LED
krabičku Z31 a Z32
rezistory 2 x 50k, 100k, 200k, 1k a 4 x 270
tranzistor BC337
kondenzátory 20n, 2 x 100n, 2 x 22µF, 200µF, 5n1,
2 x stabilizátor LE50 (78L05)


Související články:

POPLAŠNÉ ZAŘÍZENÍ NA KOLO
Směrovky na kolo
Osvětlení na kolo - hand made
Osvětlení kola podruhé

Omlouvám se čtenářům, ale nedopatřením se na webu ocitlo špatné schema přijímače. Nyní je vše v pořádku. Ještě jednou se omlouvám za případné nepříjemnosti.

2.2.2004 Tomás Vitvar, šéfredaktor Bajk.cz



Datum: 02.02.2004   Autor: volná tvorba - Javůrek František    Kategorie: Volná tvorba
