Montáž třmenu kotoučové brzdy Shimano BR-M525

Téměř nejlevnější hydraulická kotoučová brzda na trhu, kterou lze zakoupit, je na instalaci velmi jednoduchá. I přesto bychom Vám rádi ukázali tento prostý postup nastavení a seřízení, který se může nejednomu z Vás hodit.

V článku předpokládáme, že jste si právě nyní přinesli novou BR-M525 (dále již pouze 525) z obchodu (či z pošty) a máte zájem na její dokonalé funkčnosti. Upevnění kotouče na náboj zvládne naprosto každý a proto se budeme věnovat především instalaci třmenu. Typy třmenů, které jsou k dispozici, dovolují přímou instalaci na vidlice Manitou či přes dodávané adaptéry na vidlice s mezinárodním uchycením (International standard). Adaptéry bývají součástí zakoupené sady. Pro každou část návodu je přidán ilustrační obrázek na němž jsou zaznamenány i utahovací momenty jednotlivých šroubů.

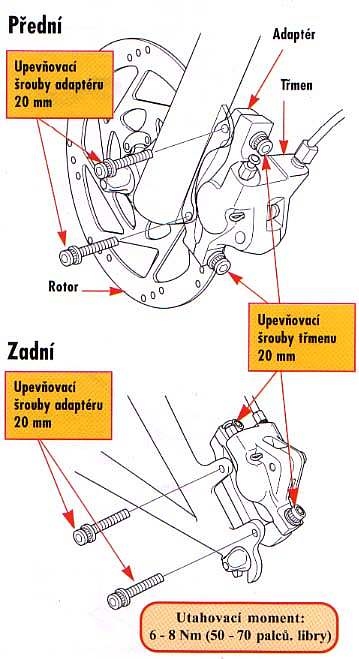

Postup instalace pro IS 2000


1. Uvolněte upevňovací šrouby třmenu tak, aby se třmen mohl pohybovat do strany a po té nainstalujte adaptér k rámu.
2. Zatáhněte za brzdovou páku tak, aby brzdové desky sevřely kotouč a po té utáhněte upevňovací šrouby třmenu.


Postup instalace pro Manitou

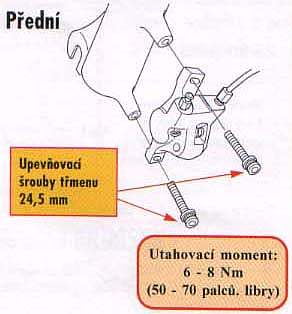

manitou.jpg(13 kb) Postup je zjednodušen o montáž adaptéru, který zde nebudeme potřebovat. Provizorně nainstalujte třmen k rámu (tak, aby se mohl pohybovat do strany), zatáhněte za brzdovou páku tak, aby špalíky sevřely rotor a po té utáhněte upevňovací šrouby třmenu.


Pomocné krytky

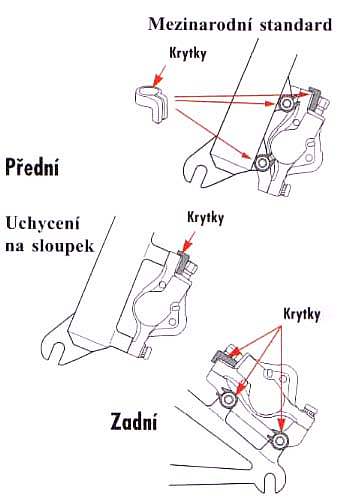

krytky.jpg(17 kb) - fungují proti uvolnění šroubů třmenu a jejich instalace je velmi doporučována. (i my je vřele doporučujeme - případná reklamace tím nebude ztížena)


Montáž hadice

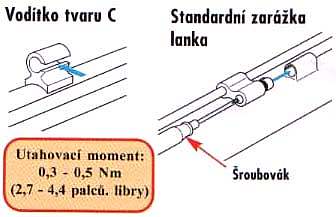

hadice.jpg(12 kb) U vodítek tvaru C (viz.ilustrace) a u standardních zarážek lanka je možno použít buď přímo Shimano podpěrku lanka nebo využít jednoho z mnoha jiných alternativních výrobců, kteří Vám mohou poskytnout stejný výrobek za mnohdy méně peněz. (nehledě na designovou stránku věci)


Doufám, že Vám tato instalace zabrala pokud možno co nekratší časový úsek, protože si příště ukážeme výměnu brzdových destiček - ta je časově náročnější a také obtížnější.



Datum: 26.01.2004   Autor: Dědák Pavel   Kategorie: Rady a nápady
