Určení řetězové linky

Mnozí z nás, kteří odmítáme svěřit své miláčky bajkovým servisům, jsme se již zabývali různými hodnotami, které lze na bajku změřit. Řetězová linka patří mezi jedny z těch mír, které by jste měli dodržovat.

V článku se Vám pokusíme stručně a výstižně objasnit teorii toho, jak by to v ideálním stavu mělo fungovat - netřeba však hned panikařit, že zrovna Vy by jste měli mít řetězovou linku nevhodných parametrů. Stačí vzít obyčejné posuvné měřítko (šupleru) a jít měřit. Nejdříve Vám ale objasníme důvody, které vedou ke stanovování tohoto rozměru a až ve druhé části článku ukážeme jak na to.


Proč by se měla určovat a dodržovat řetězová linka?

Ideální řazení: všechny komponenty jsou navrhnuty pro určitý ideální stav.
Minimalizace opotřebení řetězu, kazety a převodníků.
Bezproblémové seřízení přehazovačky a přesmykače
Nižší hlučnost řetězu


Kde mohu zjistit, jakou řetězovou linku mají mé komponenty?

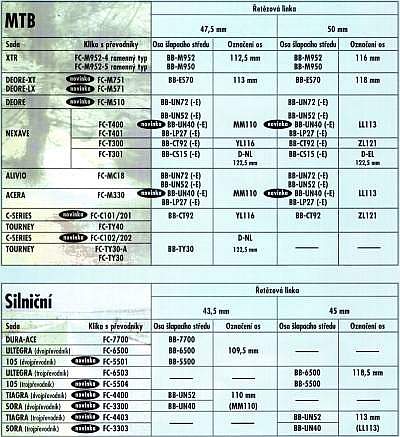

Tento údaj lze spolu s jinými nalézt v manuálech komponentů - například XTR sada 2003 má již pouze jednu jedinou hodnotu - 50mm.




Přední řetězová linka:


C.L. - řetězová linka
A - vzdálenost největšího převodníku od vzdálenější strany dolní rámové trubky
B - vzdálenost nejmenšího převodníku od dolní bližší stěny rámové trubky

Pro její určení budete potřebovat znát rozměry A a B (viz.obrázek). Další postup již je pouhé dosazení do jednoduchého vzorce:



Zadní řetězová linka:


C.L. - řetězová linka
O.L.D. - rozměry přes matice
W - šířka kazety
T - mezera mezi patkou rámu a nejmenším pastorkem kazety

Rozměry, které potřebujete nyní změřit jsou O.L.D., W a T. Vzorec pak zní:



Závěr:

Nyní by jste již měli vědět naprosto přesně, jak tento parametr změřit a v nadcházejících týdnech se zde setkáte s článkem, ve kterém tuto míru budete též používat - v návodu "Jak seřídit přehazovačku a přesmykač"
