Osvětlení na kolo - hand made

Hodne zajímavý a opravdu dost aktuální článek o osvětlení ...

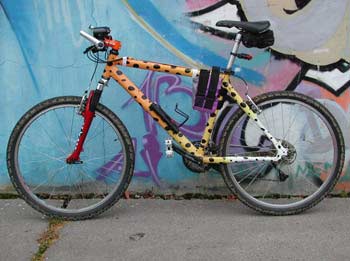

Všecko je vidět na fotkách:

Z Al plechu a nerez šroubů jsou udělaný držáky reflektorů a objímek v krytech ze starejch sprejů. Pro menší reflektor je vloženo z plechu mezikruží. Kryty jsou vzadu vykytovaný do roviny, a vzadu vespod maj otvor pro odvod tepla. Držák vypínačů je ohejbanej z Al plechu. Vše je vypodloženo gumou z duše. Celý to je uchycený bakelitovejma objímkama k řidítkám (zas je tam proužek z duše). Baterie je uložená v brašně ze zbytků baťohoviny, a zabalená na zimu v bublinkové fólii (na léto bude meší brašna, nebo speciální držák místo košíku na lahev).


Detail uchycení (5 kb) Detail uchycení a ovládání (5 kb)
Vedení vodičů (5 kb) Uchycení baterie (5 kb)
Detail provedení (5 kb) Držák praboly (5 kb)
Držák praboly (5 kb) Detail baterie (5 kb)


Soupis součástek:

Baterie 12V/4,5Ah (89x70x106mm, 1,65kg) -384Kč viz. http://www.avacom.cz/akum/zalozni.html koupeno v jejich prodejne v Praze, Zborovská 41
halogen HAL-REF - 20S ( 12V/20W, pr.50mm, 12stupňů, s předním sklem ) -42,55Kč viz. http://www.ges.cz koupeno v jejich prodejně v Praze, Vinohradská 79-81
halogen OSRAM 44888WFL 12V/10W Gu4 38st. (pr 35mm s předním sklem) - cca 110Kč - prodejna v Jablonci n.N.
Za optimální reflektory považuju 10w/24stupňů a 20w/17stupňů ( podle katalogů se vyráběj).
2 vypínače - po 17Kč
2 patice G4 - po 20,80Kč
2 bakelitové objímky na pr. 25mm - po 7Kč
celkem asi 625 Kč +....
dvojlinka, Al plech, nerezšrouby a matky, prázdný spreje, elektro-čokoláda, konektory k baterce, barvy, lepidlo, modurit, zbytky baťohoviny, popruhy, suchý zip, guma do trenek :-), knoflíky na ložní povlečení ...


Zajímavé odkazy:

http://www.sweb.cz/bikeriders/halogen/index.html - web autora článku
http://www.specnaz.cz/svitilnaled.htm - svitilna se světelným zdrojem LED diod
http://www.nuconverter.de/eindex.html - svitilny s HID zdrojem

Návod si také můžete stáhnout ve formátu *.pdf tady.



Datum: 15.12.2003   Autor: volná tvorba - Poslt Martin   Kategorie: Volná tvorba
